Устройства для нанесения засечек

Засечки — это узкие прорези в режущей кромки линейки на штанцформе. В результате вырубки линейками с установленными на них засечками, на высекаемых изделиях получаются удерживающие перемычки. Их назначение, сохранять целостность заготовок в процессе транспортирования, т.е. предохранять уже высеченные заготовки, от рассыпания между собой и облоем, в транспортной системе. По завершении процесса вырубки благодаря тонкости перемычек изделия легко разделяются при ручном или автоматическом удалении отходов.

Шлифовальные машинки

Специализированный инструмент для нанесения засечек на линейках штанцформы напоминает «болгарку». Для шлифования засечек разной ширины устанавливаются шлифовальные диски (круги) разной толщины — от 0,2 мм до 4 мм. Необходимая толщина засечки зависит от вида, качества и толщины материала, а также от конфигурации штанцевой формы.

QuickNick (Италия) (электрическая)

Артикул: 01.01.02.01
Напряжение: 230 В (50-60 Гц)
Мощность: 300 Вт
Число оборотов на холостом ходу: 18000 об/мин
Используемые диски: внешний диаметр 50 мм, посадочный диаметр  8 мм
Габариты, мм: 270 х 100 х 110
Вес, кг: 1.5
Двигатель: Германия

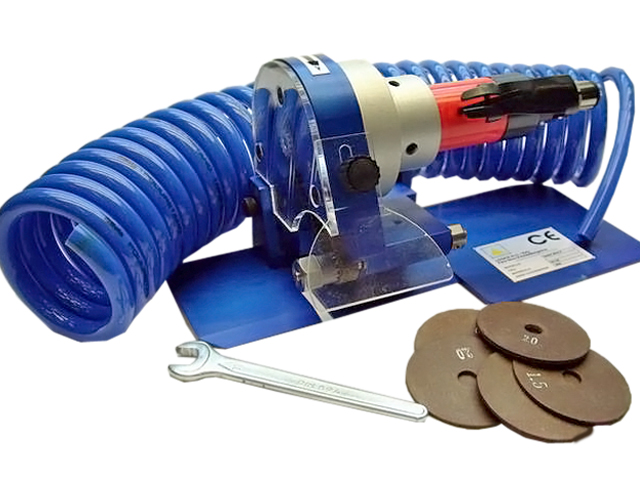

QuickNick (Италия) (пневматическая)

Артикул: 01.01.02.02
Давление сжатого воздуха: 6,2 атм
Число оборотов на холостом ходу: 23000 об/мин
Используемые диски: внешний диаметр 50 мм, посадочный диаметр 8 мм,
Габариты: 240 х 100 х 110
Вес, кг: 1,1

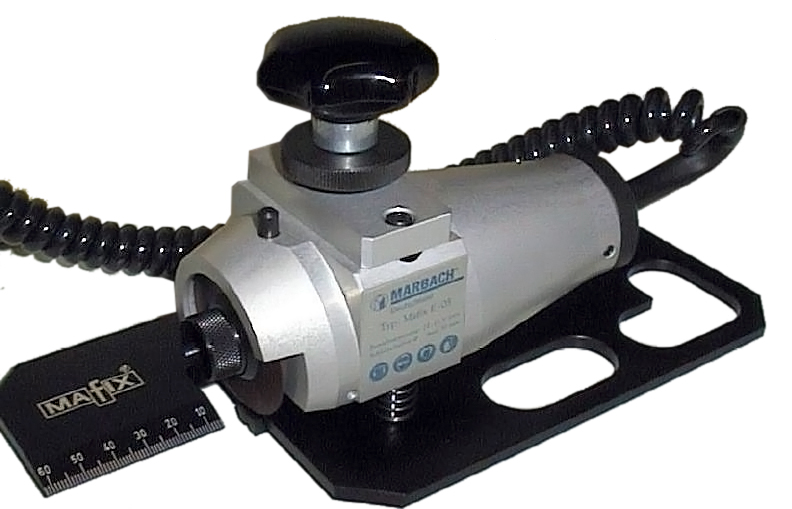

Mafix (Германия) (электрическая)

Артикул: 01.01.01.01
Напряжение: 230 В (50-60 Гц)
Мощность: 300 Вт
Число оборотов на холостом ходу: 13150 об/мин
Используемые диски: внешний диаметр 50 мм, посадочный диаметр  6 мм
Габариты: 370 x 160 x 280 мм
Вес, кг: 8,5
Двигатель: FAULHABER  3557K012C S
Уровень шума на холостом ходу: ниже 70 децибел

Шлифовальные диски

  • внешний диаметр 50 мм
  • толщина от 0,2 мм до 4,0 мм
  • посадочный диаметр 6 мм и 8 мм

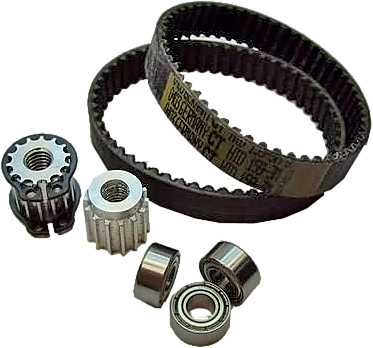

Запчасти для шлифовальных машинок

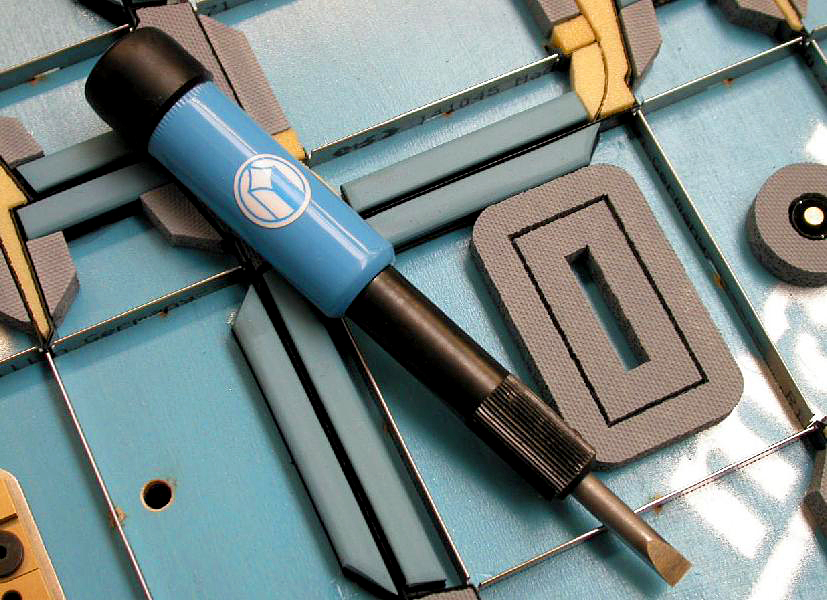

Ручной инструмент Marbanick

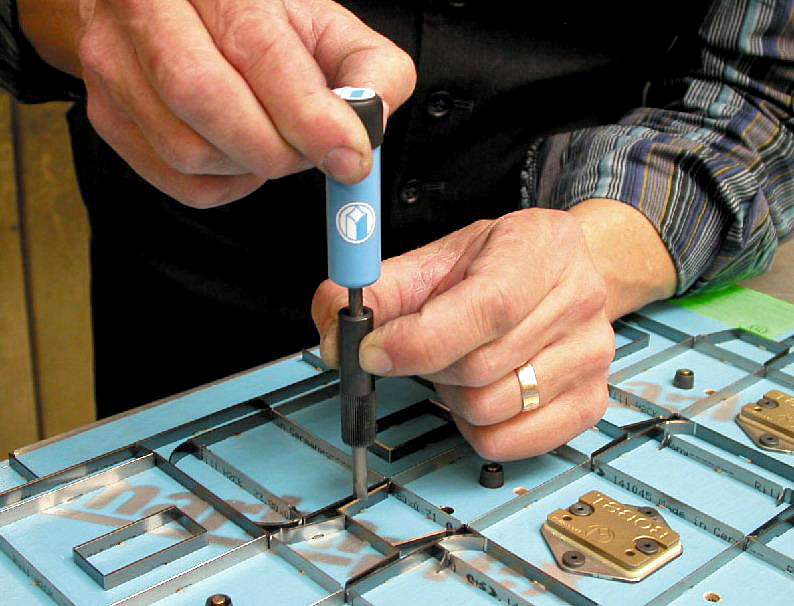

Устройство Marbanick позволяет наносить узкие засечки, не деформируя режущую линейку. Нужно поместить острый наконечник на режущую линейку, затем поднять рукоятку, в которой находится пружина и груз, и отпустить ее. Таким образом, можно наносить засечки шириной 0,2 мм, при необходимости можно легко расширить уже существующие засечки до 0,3, 0,4 или 0,5 мм, повторив описанную выше операцию несколько раз.
