Стальные высекально-биговальные пластины

...завоевывают все большую популярность среди производителей картонной упаковки. Их более высокая по отношению к пертинаксовым матрицам стоимость с лихвой компенсируется массой достоинств, среди которых:

• высокий срок службы
• прекрасное и неизменное качество получаемой биговки от первого до последнего листа тиража
• минимальное время наладки
• удобство хранения и повторного использования
• отсутствие риска выполнения брака из-за разрушившегося или отклеившегося контр-биговального канала либо части пертинаксовой матрицы
• более низкие напряжения в картоне, чем в случае ленточных каналов или пертинакса, позволяют использовать меньше засечек меньшей ширины на ножах при более высокой скорости работы оборудования
• отсутствие перепада высоты между плоскостями высечки и бигования позволяет избежать паразитных отпечатков («ложного конгрева») на высеченных заготовках

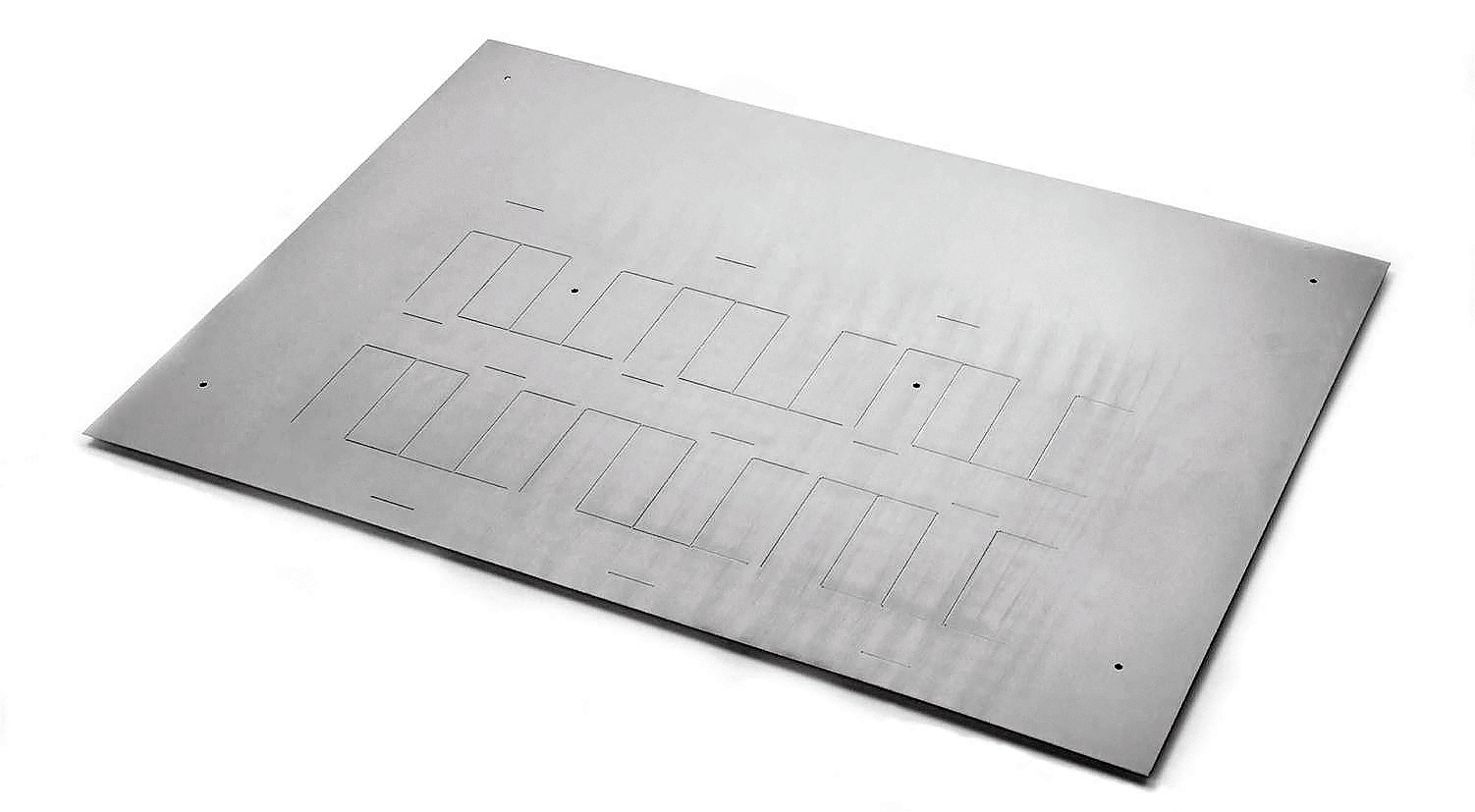

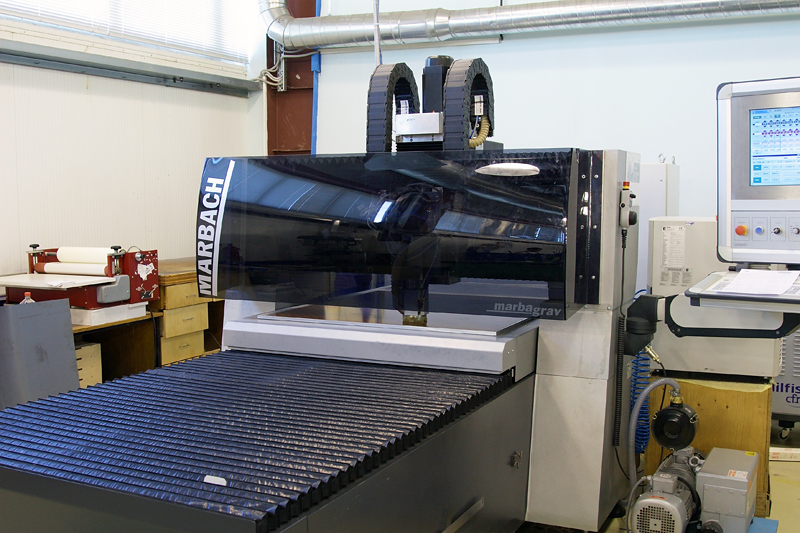

Наша компания изготовит по вашему заказу стальную высекально-биговальную пластину (ВБП) любого формата для любого штанцевального пресса (до формата VI: 1080×1530 мм). Для производства используется специальная калиброванная листовая сталь толщиной 1,0 или 1,4 (1,5) мм и твердостью 35 или 48 HRC. Вырезание внешнего контура и крепежных отверстий пластин производится лучом лазера, а гравирование каналов и площадок (под конгрев, реверсивную рицовку и пр.) выполняется на высокоточном  специализированном гравировальном оборудовании.

В случае необходимости мы также выполняем заказы на изготовление партий сменных гладких контр-штанцевальных пластин (от 1 шт.) с аналогичными параметрами толщины и твердости.

Расчетный ресурс стальных контр-пластин:
35 HRC — до 500 тыс. циклов
48 HRC — свыше 1 млн. циклов

Возможность изготовления стальных ВБП потребовала от нас необходимости приведения в соответствие друг другу параметров точности позиционирования биговальных линеек в фанерных штанцформах и ответных каналов в стальных ВБП. Известно, что в общем случае точность позиционирования стальных линеек в фанерных штанцформах характеризуется зависимостью величины допуска на размер «от линейки до линейки» от величины номинального размера, причем с увеличением номинального размера растет и поле допуска. Так, для номинального размера свыше 1000 мм допуск составляет уже ± 0,7 мм.
Если учесть, что допуск на размер «от канала до канала» в гравированных стальных ВБП составляет не более ± 0,2 мм, то становится очевидным, что биговальные линейки фанерной штанцформы в общем случае не могут быть совмещены с каналами стальной ВБП с достаточной точностью. Поэтому мы реализовали комплекс специальных технологических решений, направленных на повышение точности позиционирования стальных линеек в фанерных штанцформах, предназначенных для работы в комплекте со стальными ВБП. Результатом нашей работы является возможность предложить нашим клиентам изготовление комплектов оснастки в составе фанерных штанцформ и стальных ВБП.

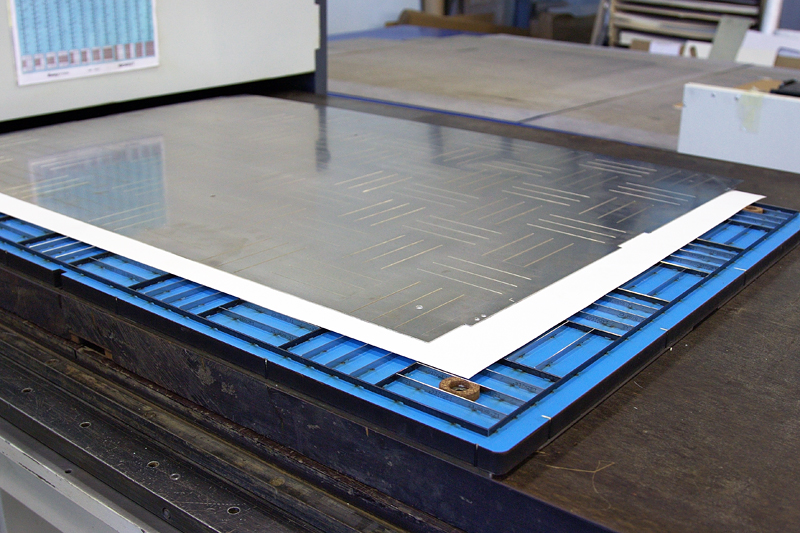

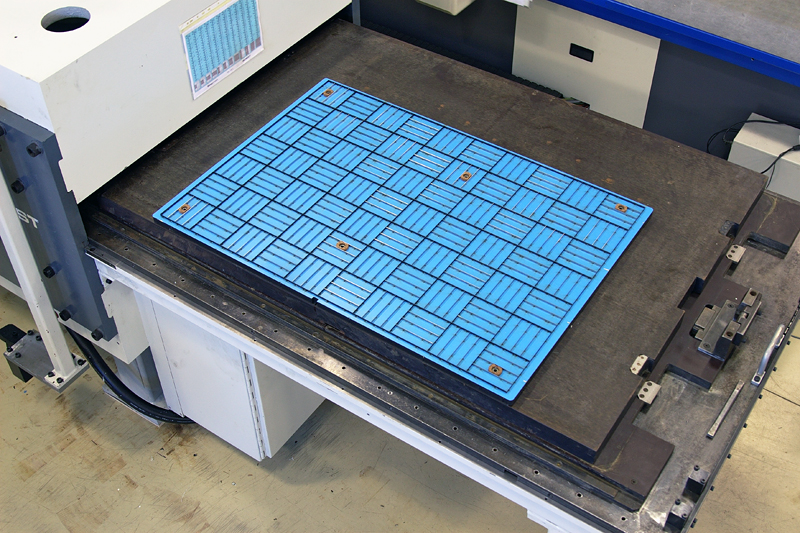

Перед отправкой клиенту такой оснастки в обязательном порядке производится проверка точности совмещения штанцформы и стальной ВБП, которая осуществляется путем выполнения контрольного оттиска (высечки) с помощью специально закупленного для этой цели гидравлического пресса BOBST Easypress 142. Контрольный оттиск передается заказчику вместе с продукцией в качестве дополнительного «сертификата качества».

Превосходное и неизменное качество биговки на больших тиражах и максимальных скоростях работы оборудования теперь достижимы с применением стальных высекально-биговальных пластин от ООО «РАСТР—технология»!
